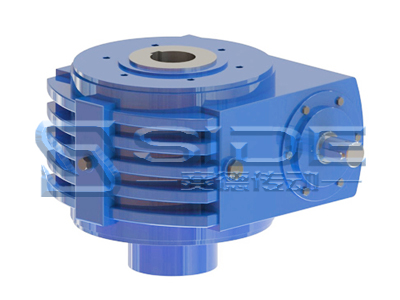

CW系列圓弧圓柱蝸桿減速機

CW系列圓弧圓柱蝸桿減速機全系列共包括CWU,CWS,CWO三種型號，16種中心距，12種速比。輸入功率范圍在0.39～189KW之間，輸出扭矩在107～13500N·m之間。

相關標簽：CW系列圓弧圓柱蝸桿減速機|蝸輪蝸桿減速機

技術咨詢熱線：

0534-2397898 2778833

詳細內容介紹

CW系列圓弧圓柱蝸桿減速器全系列共包括CWU,CWS,CWO三種型號，16種中心距，12種速比。輸入功率范圍在0.39～189KW之間，輸出扭矩在107～13500N·m之間。圓弧圓柱蝸桿軸可正、反兩個方向運轉，輸入轉速不_過1500r/min,工作環(huán)境溫度為-40～40℃時，_采取冷卻措施。

主要包括：CWU 蝸桿在蝸輪之下型；

CWS 蝸桿在蝸輪之側型；

CWO蝸桿在蝸輪之上型。

中心距包括16種：a＝63、80、100、125、140、160、180、200、225，250、280、315、355、400、450、500。

傳動比包括12種：i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63。

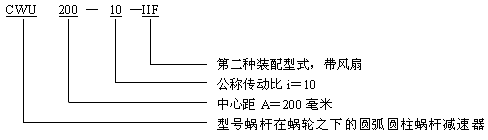

標記示例：

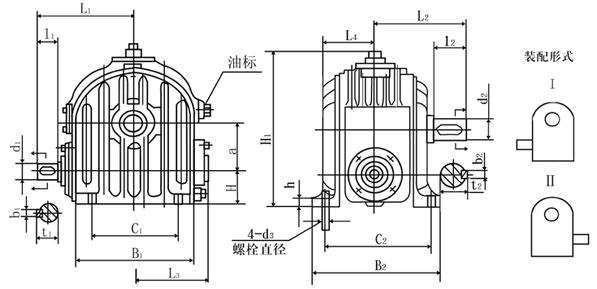

CWU63—CWU100型蝸輪減速機外形和安裝尺寸：

型號＼尺寸	a	B1	B2	C1	C2	h	H	H1	d3	i≤12.5
型號＼尺寸	a	B1	B2	C1	C2	h	H	H1	d3	d1	I1	b1	t1	L1
63	63	148	180	115	150	12	54	220	M12	19js6	28	6	21.5	128
80	80	175	200	140	170	15	65	267	M12	24js6	36	8	27	151
100	100	218	230	175	190	15	80	322	M12	28js6	42	8	31	182

型號＼尺寸	i≥16					d2	I2	b2	t2	L2	L3	L4	kg（不含油）
型號＼尺寸	d1	I1	b1	t1	L1	d2	I2	b2	t2	L2	L3	L4	kg（不含油）
63	19js6	28	6	21.5	128	32k6	58	10	35	135	97	70	19.5
80	24js6	36	8	27	151	38k6	58	10	41	143	110	81	28.5
100	24js6	36	8	27	176	42k6	82	12	45	182	130	95	43

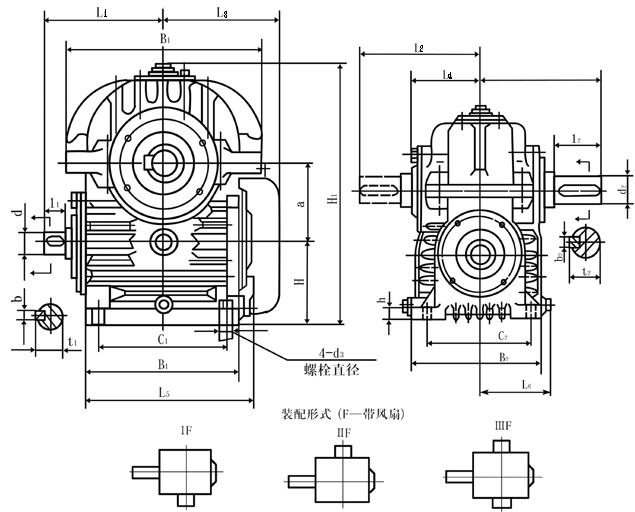

CWU125—CWU500型蝸輪減速器外形和安裝尺寸：

型號＼尺寸	d2	I2	b2	t2	L2	L3	L4	L5	L6	h	H	H1	d3	重量（不含油）
125	55K6	82	16	59	222	202	133	153	147	30	125	408	M16	92
140	60m6	105	18	64	260	220	144	166	160	30	140	445	M16	120
160	65m6	105	18	69	270	245	156	186	172	35	160	510	M16	145
180	75m6	105	20	79.5	290	260	173	200	182	35	180	560	M20	200
200	80m6	130	22	85	325	295	180	235	197	40	200	650	M20	260
225	90m6	130	25	95	340	320	193	247	212	40	225	730	M20	320
250	100m6	165	28	106	385	360	209	285	228	45	225	785	M24	395
280	110m6	165	28	116	405	390	225	312	253	50	250	885	M24	530
315	120m6	165	32	127	420	430	242	352	289	50	280	980	M30	700
355	130m6	200	32	137	470	480	255	397	315	55	300	1085	M30	910
400	150m6	200	36	158	490	515	277	429	335	60	315	1175	M30	1200
450	170m6	240	40	179	560	575	299	484	367	65	355	1310	M36	1660
500	190m6	280	45	200	640	655	343	549	403	80	400	1450	M36	2330

號＼尺寸	a	B1	B2	B3	C1	C2	i≤12.5					i≥16
號＼尺寸	a	B1	B2	B3	C1	C2	d1	I	b1	t1	L1	d1	I1	b1	t1	L1
125	125	260	250	310	220	205	32k6	58	10	35	218	28js6	42	8	31	202
140	140	285	275	345	230	225	38k6	58	10	41	228	28js6	42	8	31	212
160	160	325	300	385	230	250	42k6	82	12	45	277	32k6	58	10	35	253
180	180	350	320	420	260	270	42k6	82	12	45	292	32k6	58	10	35	268
200	200	400	350	465	280	300	48k6	82	14	51.5	324	38k6	58	10	41	300
225	225	440	380	505	325	325	48k6	82	14	51.5	342	38k6	58	10	41	318
250	250	510	410	575	370	350	55k6	82	16	59	380	42k6	82	12	45	380
280	280	570	460	645	420	400	60m6	105	18	64	430	48k6	82	14	51.5	407
315	315	640	530	715	470	445	65m6	105	18	69	470	48k6	82	14	51.5	447
355	355	730	580	805	540	490	70m6	105	20	74.5	515	55k6	82	16	59	492
400	400	790	620	880	620	530	75m6	105	20	79.5	545	60m6	105	18	64	545
450	450	885	680	985	700	580	80m6	130	22	85	625	65m6	105	18	69	600
500	500	1015	750	1115	760	640	90m6	130	25	95	680	70m6	105	20	74.5	655

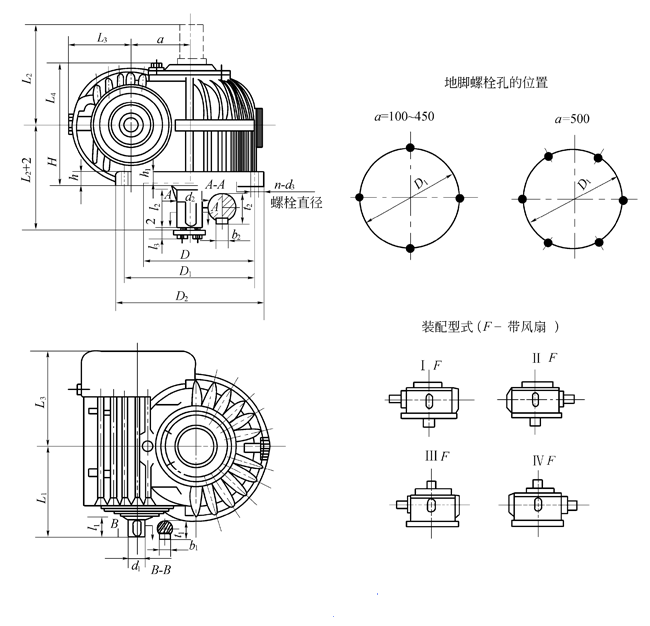

CWS125—CWS500型減速機外形和安裝尺寸:

型號＼尺寸	a	D	D1	D2	L3	L4	L5	h	h1	H	i≤12.5
型號＼尺寸	a	D	D1	D2	L3	L4	L5	h	h1	H	d1	I1	b1	t1	L1
125	125	230	280	320	202	134	125	32	8	132	32k6	58	10	35	218
160	160	300	360	400	245	157	142	32	8	160	42k6	82	12	45	277
200	200	370	435	480	295	181	180	38	8	190	48k6	82	14	51.5	324
250	250	470	540	600	360	210	210	40	8	212	55k6	82	16	59	380
280	280	550	640	700	390	226	215	45	8	225	60m6	105	18	64	430
315	315	605	700	760	430	243	235	50	10	250	65m6	105	18	69	470
355	355	700	805	880	480	256	235	55	10	265	70m6	105	20	74.5	515
400	400	765	875	950	515	278	247	60	10	265	75m6	105	20	79.5	545
450	450	875	990	1070	565	300	275	65	10	315	80m6	130	22	85	625
500	500	1000	1100	1180	655	344	300	75	10	375	90m6	130	25	95	680
型號＼尺寸	i≥16					d2	I2	b2	t2	L2	I3		地腳螺栓		kg（不含油）
型號＼尺寸	d1	I1	b1	t1	L1	d2	I2	b2	t2	L2	I3		d3	n	kg（不含油）
125	28js6	42	8	31	202	55k6	82	16	59	222	14		M12	4	95
160	32k6	58	10	35	253	65m6	105	18	69	270	15		M16	4	150
200	38k6	58	10	41	300	80m6	130	22	85	325	17		M16	4	270
250	42k6	82	12	45	380	100m6	165	28	106	385	17		M20	4	410
280	48k6	82	14	51.5	407	110m6	165	28	116	405	17		M24	4	550
315	48k6	82	14	51.5	447	120m6	165	32	127	420	17		M24	4	750
355	55k6	82	16	59	492	130m6	200	32	137	470	17		M30	4	930
400	60m6	105	18	64	545	150m6	200	36	158	490	24		M30	4	1200
450	65m6	105	18	69	600	170m6	240	40	179	560	24		M36	4	1650
500	70m6	105	20	74.5	655	190m6	280	45	200	640	24		M30	6	2190

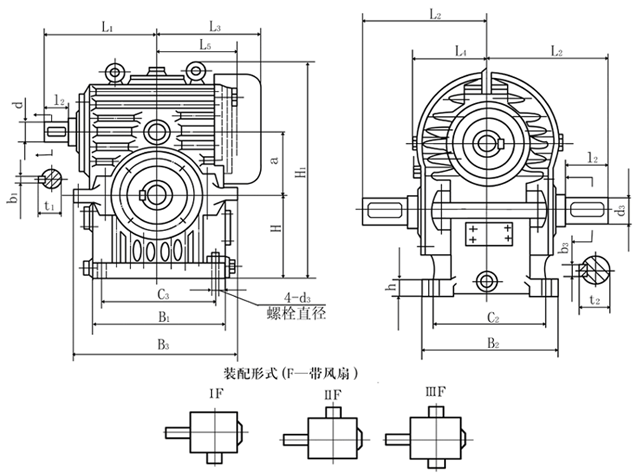

CWO125-CWO250型減速器外形和安裝尺寸：

型號＼尺寸	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₂	i≤12.5
型號＼尺寸	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₂	d₁	I₁	b₁	t₁	L₁
125	125	260	250	310	220	205	30	155	410	M16	32k6	58	10	35	218
140	140	285	275	345	230	225	30	195	485	M16	38k6	58	10	41	228
160	160	325	300	385	230	250	35	195	510	M16	42k6	82	12	45	277
180	180	350	320	420	260	270	35	220	600	M20	42k6	82	12	45	292
200	200	400	350	465	280	300	40	250	655	M20	48k6	82	14	51.5	324
225	225	440	380	505	325	325	40	275	700	M20	48k6	82	14	51.5	342
250	250	510	410	575	370	350	45	310	820	M24	55k6	82	16	59	380

型號＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量（不含油）
型號＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量（不含油）
125	28js6	42	8	31	202	55k6	82	16	59	222	202	133	153	98
140	28js6	42	8	31	212	60m 6	105	18	64	260	220	144	166	110
160	32k6	58	10	35	253	65m 6	105	18	69	270	245	156	186	150
180	32k6	58	10	35	268	75m 6	105	20	79.5	290	260	173	200	210
200	38k6	58	10	41	300	80m 6	130	22	85	325	295	188	235	270
225	38k6	58	10	41	318	90m 6	130	25	95	340	320	193	247	335
250	42k6	82	12	45	380	100m 6	165	28	106	385	360	210	285	410
