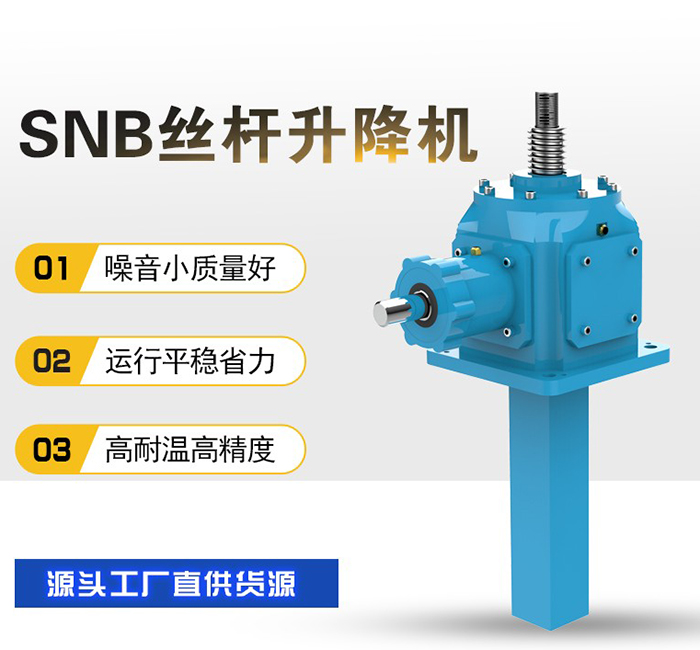

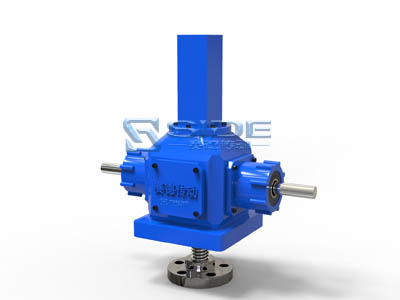

SNB滾珠絲桿升降機
SNB滾珠絲桿升降機是絲桿升降機里為滾珠絲杠螺母機構雖然結構復雜、制造成本高，不能自鎖，但其優點是摩擦阻力矩小且傳動效率高(92％～98％)，精度高，系統剛度好，運動具有可逆性，使用壽命長，所以機電一體化系統使用的比較廣泛。
詳細內容介紹
SNB滾珠絲桿升降機螺母機構雖然結構復雜、制造成本高，不能自鎖，但滾珠絲桿升降機優點是摩擦阻力矩小、傳動效率高(92％～98％)，精度高，系統剛度好，運動具有可逆性，使用壽命長，所以機電一體化系統使用的比較廣泛。
SNB滾珠絲桿升降機機構
1．工作原理絲杠4和螺母1的螺紋滾道間置有滾珠2，當絲杠或螺母轉動時，滾珠2沿螺紋滾道滾動，則絲杠與螺母之間相對運動時產生滾動摩擦，為防止?jié)L珠從滾道中滾出，在螺母的螺旋槽兩端設有回程引導裝置
3，它們與螺紋滾道形成循環回路，使?jié)L珠在螺母滾道內循環。
傳動形式根據絲杠和螺母相對運動的組合情況，絲桿升降機基本傳動形式有的四種類型。
(1)螺母固定、絲杠轉動并移動，該傳動形式因螺母本身起著支承作用，消除了絲杠軸承可能產生的附加軸向竄動，結構較簡單，可獲得較高的傳動精度。但其軸向尺寸不宜太長，否則剛性較差。因此只適用于行程較小的場合。(2)絲杠轉動、螺母移動，該傳動形式需要限制螺母的轉動，故需導
向裝置。絲桿升降機其特點是結構緊湊，絲杠剛性較好。適用于工作行程較大的場合。
