swl絲桿升降機的選型步驟
來源：德州賽德減速機有限公司 發布時間：2015/5/25 17:35:24
SWL絲桿升降機的選型步驟，首先根據絲桿行程和提升負荷查圖1-圖4，找出所需蝸輪絲桿升降機的型號，再查提升力和提升速度表，校核提升速度是否滿足要求。 例：已知提升負荷為F=20KN，絲桿行程=400mm，提升速度V=0.65m/min，試求所需的升降機。
解答：
首先，根據F=20KN，絲桿行程=400mm查絲桿行程和提升負荷查圖1-圖4，找出所需蝸輪絲桿升降機的型號為SWL2.5；
其次，再查提升力和提升速度表校核SWL5升降機在25KN負荷下只允許0.526m/min的速度；
校核，顯然不符合提升速度V=0.65m/min；只有重選大型號的升降機；
_后，再次查看提升力和提升速度表，得知SWL10在20KN負荷下允許提升速度為1.44m/min而滿足要求。

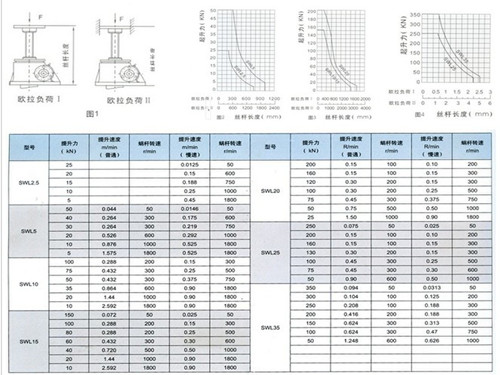

下圖1-4為 絲桿長度與_負荷的關系圖，表格是 SWL蝸輪絲桿升降機的提升力和提升速度表
解答：
首先，根據F=20KN，絲桿行程=400mm查絲桿行程和提升負荷查圖1-圖4，找出所需蝸輪絲桿升降機的型號為SWL2.5；
其次，再查提升力和提升速度表校核SWL5升降機在25KN負荷下只允許0.526m/min的速度；
校核，顯然不符合提升速度V=0.65m/min；只有重選大型號的升降機；
_后，再次查看提升力和提升速度表，得知SWL10在20KN負荷下允許提升速度為1.44m/min而滿足要求。
下圖1-4為 絲桿長度與_負荷的關系圖，表格是 SWL蝸輪絲桿升降機的提升力和提升速度表
注釋：表中參數是在環境溫度20攝氏度，工作持續率每小時20%或每分鐘40%情況下得出的；當轉速_過表中數值時，提升元件回音鍋熱而出現早期磨損，使用時，應嚴加注意。
